GIQ气动高真空蝶阀
GIQ气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。
主要技术性能


适用范围:Applicability

 105~1.3×10-4Pa

 阀门漏率:Valve Leak Rate

 ≤1.3×10-4Pa.L/S.

 适用温度:Applicable Temperature

 -25~+80℃(丁腈橡胶)
-30~+150℃(氟橡胶)

 气源压力:Mains Voltage

 0.4~0.6MPa

 安装方向:Mounting Direction

 任意

主要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶。

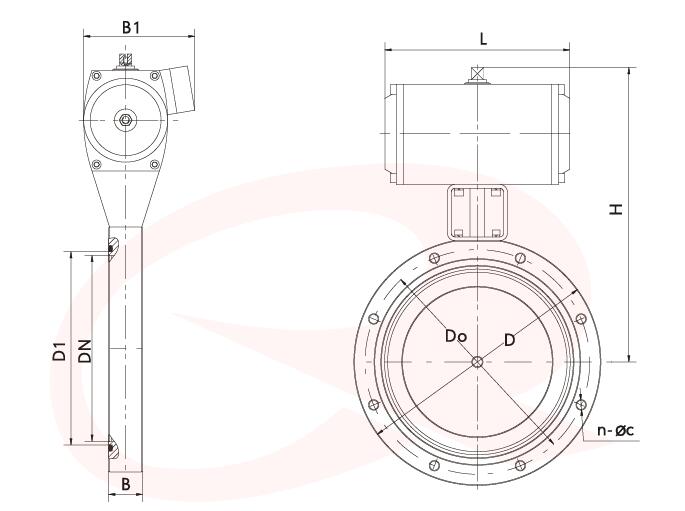

外形及连接尺寸(mm)


Model
型号

DN

D

Do

D1

B

H

B1

L

n-φc

GIQ-40

40

85

70

44

22

162

90

104

4-φ7

GIQ-50

50

110

90

55

22

175

90

104

4-φ7

GIQ-65

65

125

105

70

26

198

102

140

4-φ9

GIQ-80

80

145

125

85

30

208

102

140

4-φ9

GIQ-100

100

170

145

105

30

220

102

140

4-φ12

GIQ-150

150

220

195

156

35

272

115

164

8-φ12

GIQ-200

200

275

250

208

40

330

205

190

8-φ12

GIQ-250

250

330

300

258

45

335

205

190

8-φ14

GIQ-300

300

380

350

308

55

426

152

247

8-φ14

GIQ-400

400

500

465

410

60

520

180

308

8-φ18

GIQ-500

500

600

565

510

80

643

220

378

12-φ18

GIQ-600

600

710

670

610

100

760

270

524

12-φ21

GIQ-800

800

920

815

815

130

962

320

648

20-φ21

GIQ-1200

1200

1440

1280

1280

150

1360

385

1480

36-φ19
